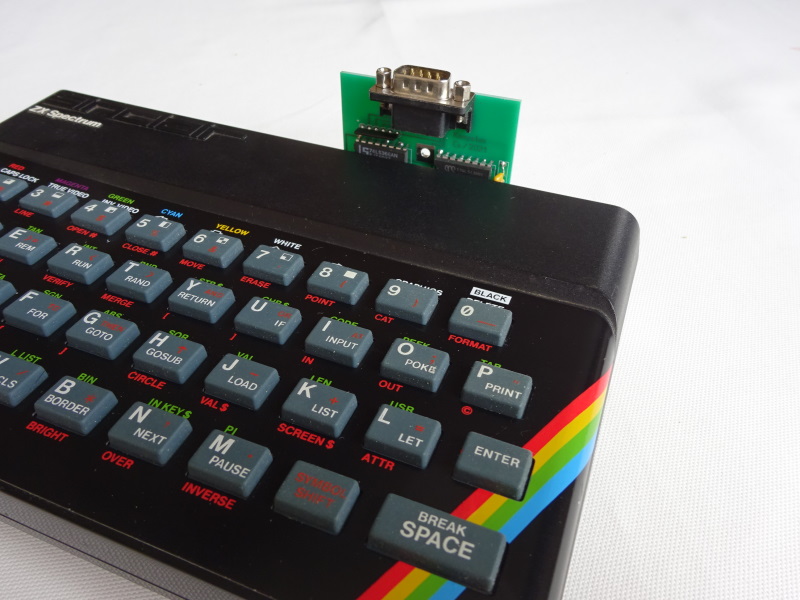

Ich stelle hier ein Kempston- Joystick-Interface vor, das von sehr vielen Spielen mit dem ZX-Spectrum verwendet wird.

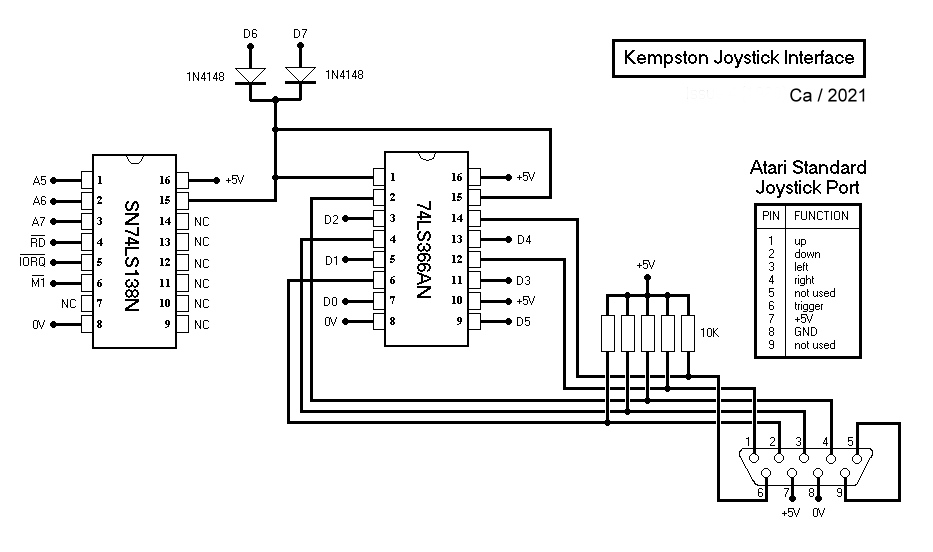

Es hat einen 9-poligen Joystickanschluß. Wer am Nachbau Interesse hat, findet hier alle nötigen Informationen.

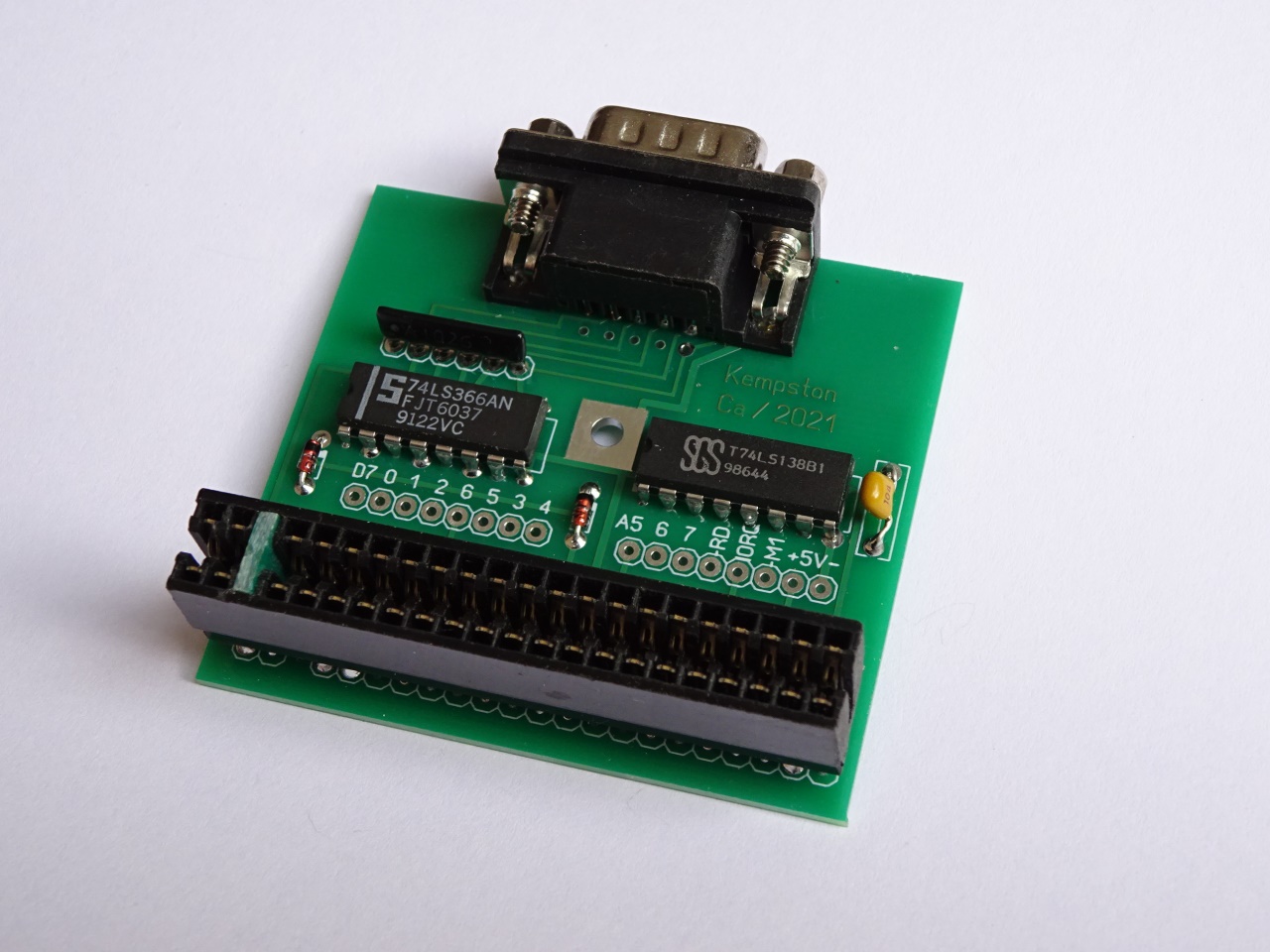

Der Nachbau ist sehr einfach. Die Bestückung erfolgt gemäß der PCB-Beschriftung.

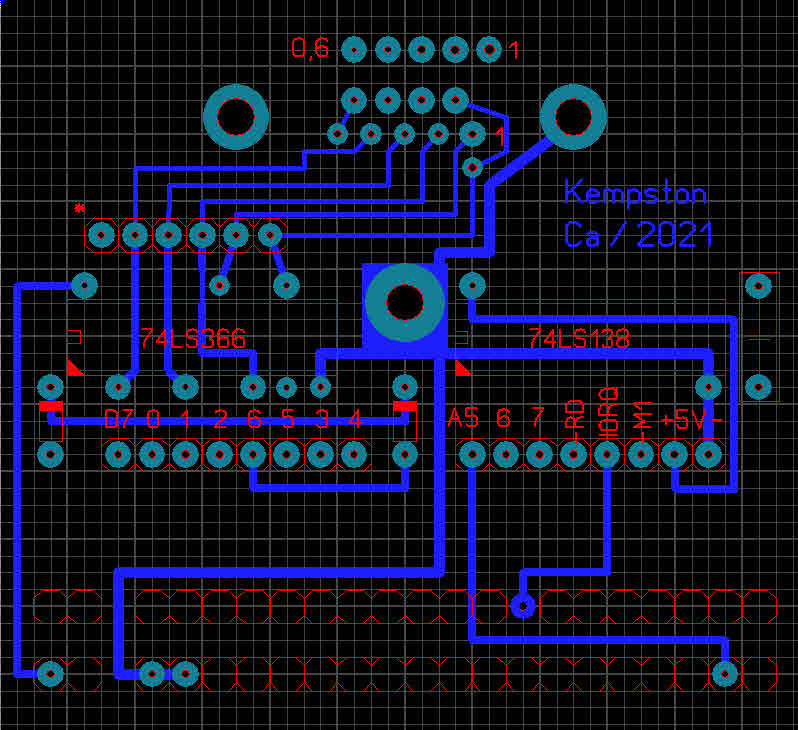

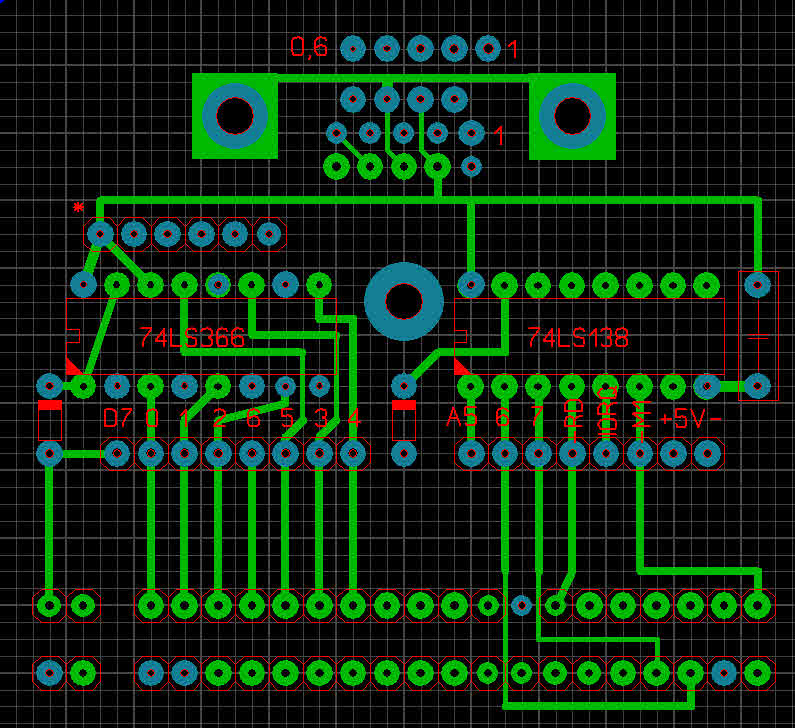

Für Interessenten hier das Platinen-Layout zum Download
